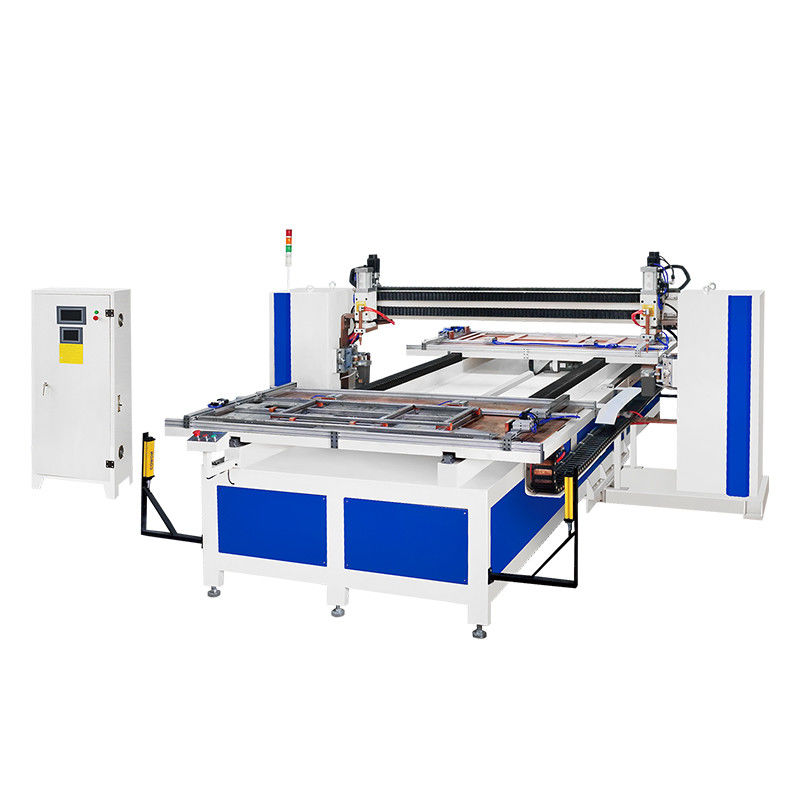

CNC-automatische mobile Schweißmaschine mit doppeltem Kopf für Türplatten
Beschreibung der mobilen Doppelkopfschweißmaschine
Nach dem Produkt und den Eigenschaften der langen sekundären automatischen Bewegung empfehlen wir die Wahl eines mittleren Frequenz-Stromversorgungssystems.Bewegung entlang der Y-AchseDie linke und rechte Seite der Plattform ist mit einer Elektrode ausgestattet, die sich entlang der X-Achse bewegt.Jeder Schweißkopf ist mit einer Reihe von Schweißstromquellen ausgestattet, die in einer geraden Linie angeordnet sindNach dem Laden des Werkstücks beginnt das Schweißen. Die Plattform bewegt sich mit der Y-Achsenrichtung nach dem vorgegebenen Positionsprogramm zur Schweißposition.Dann die Schweißköpfe bewegen sich von beiden Seiten in Richtung Mitte und schweißen diese ReiheNach dem Schweißen dieser Reihe bewegt sich in Y-Achsenrichtung in eine andere Reihe. In der Zwischenzeit arbeiten beide Seiten der Plattform kreisförmig, bis das Schweißen abgeschlossen ist.
|
Zweifachschweißkopf mit Servoantrieb
Die beiden Schweißköpfe lassen sich auf dem Balken automatisch von links nach rechts bewegen, während sich der Tisch automatisch in der Y-Achse bewegen kann.So kann die Maschine angewendet werden, um das Produkt mit verschiedenen Schweißposition Schweißen- Flexibel zu verwenden.
|
Automatischer Umzugstisch
Wir können die Maschine nach Ihren Produktzeichnungen entwerfen.
|
Diese Maschine kann das Laden und Befestigen des Werkstücks gleichzeitig abschließen; Sie kann sich automatisch bewegen und schweißen, je nach vorgegebener Position;Elektroden können automatisch in das Schleifsystem eingeben, um die Elektroden zu reparieren und zu warten■ Es kann besser sein, stabile Schweißpunkte zu gewährleisten, die Produktqualität und die Produktionseffizienz zu verbessern und die Produktionskosten zu senken.Es löst die instabile Qualität und niedrige Produktionseffizienz Fehler der manuellen ArbeitDie maximale Flachtischgröße beträgt 2000 x 1000 mm.
Spezifikation der mobilen Doppelkopfschweißmaschine
| S.N. |
Artikel 2 |
WL-SF-MF75K |
| 1 |
Eingangsspannung |
380V, 3-Phase |
| 2 |
Eingangsleistung |
50 KVAx2 |
| 3 |
Eingangsstrom |
150 A |
| 4 |
Ausgangsspannung |
DC5,5 V |
| 5 |
Max.Schweißstrom |
15000 Ax2 |
| 6 |
Schweißspezifikation |
101 Arten |
| 7 |
Verschiedene Schweißströme |
5000 |
| 8 |
Wirkliche Größe der Schweißplattform |
2000 mm x 1000 mm |
| 9 |
X Wirkungsbreite der Achse |
850 mm |
| 10 |
Wirkliche Breite der Y-Achse |
600 mm |
| 11 |
X-Achsen-Servomotor |
2 Sätze |
| 12 |
Y-Achsen-Servomotor |
2 Sätze |
| 13 |
Bewegungsgeschwindigkeit des Futters |
800 mm/s |
| 14 |
Leistung des Servomotors |
450 Watt |
| 15 |
Schweißzylinder |
2 NO. ((80x50mm) |
| 16 |
Elektrode zur oberen Schweißung |
2 Sätze |
| 17 |
untere Elektrode |
Vollplatten Tisch |

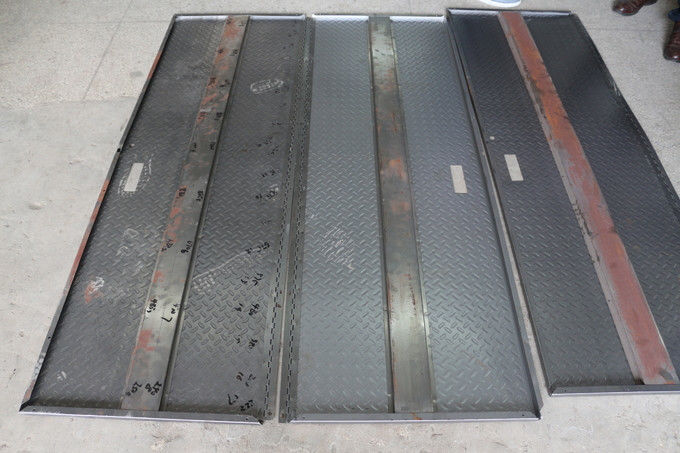

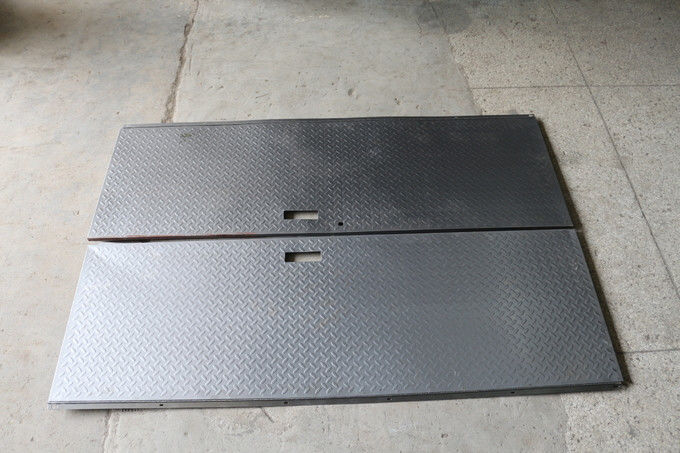

Anwendung und MusterDer mobile Doppelkopfschweißmaschine
Diese Maschine eignet sich hervorragend zum Schweißen von Metallblechen in Elektronik, Automobil und anderen Industriezweigen.
WettbewerbsvorteilDer mobile Doppelkopfschweißmaschine
1. HWASHI ist seit 20 Jahren die führende Marke in der Widerstandsschweißindustrie in China; Fabrik-Direktverkauf, wettbewerbsfähiger Preis.
2. Kundenspezifischer Service: Wir können den Kunden helfen, die Schweißmaschine nach Ihren Anforderungen zu entwerfen und zu entwickeln.
3. Echtes Produkt mit ausgezeichneter Qualität: 12 Monate Garantie. Unsere Maschinen entsprechen streng ISO9001: 2000 und China Zwangszertifizierung.Die meisten unserer Maschinen haben eine Lebensdauer von 8-10 Jahren.. 100% Garantie-Test vor der Lieferung.
4Nachverkaufsservice und technische Unterstützung: 24 Stunden technischer Support per E-Mail. Unser professionelles Team ist immer bereit, Ihr technischer Berater zu sein.
5Schnelle Lieferung: Unsere Firma liefert Lieferungen pünktlich.
6. Schnelle Reaktion auf Kunden: Ihre Zufriedenheit ist das Ziel Hwashi verfolgen
