Herkunftsort:
China
Markenname:
HWASHI
Zertifizierung:
CE/CCC/ISO
Modellnummer:
HS-R8-06
Video
Video
Video

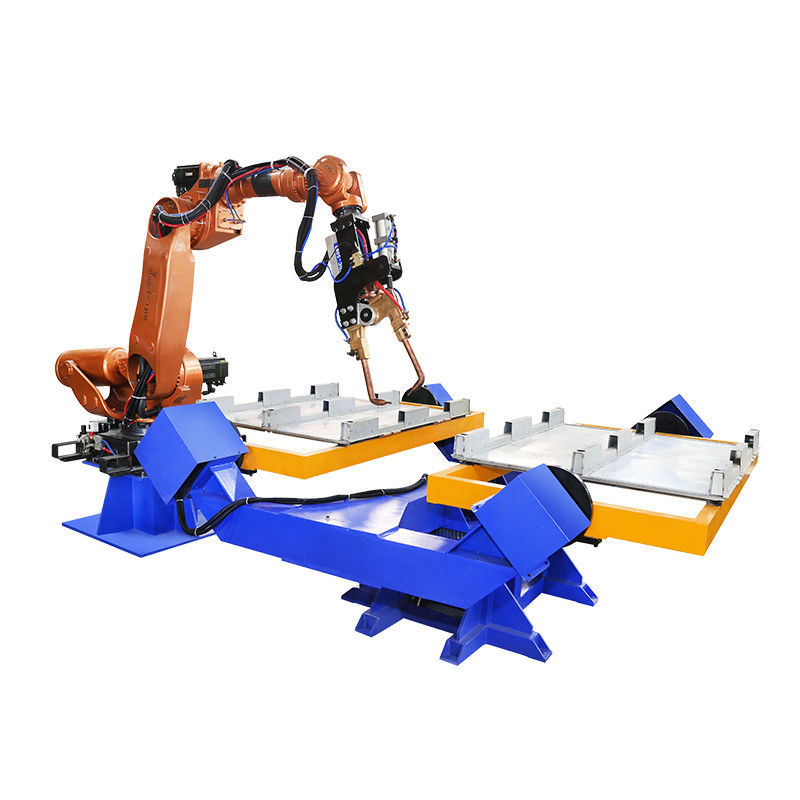

HWASHI 165KG Nutzlast-Metallplatten-Spiegelschweißmaschine
Beschreibung derSpotschweißroboter
Der Spot-Schweißroboter kann mit einer MIG-Schweißmaschine, einer TIG-Schweißmaschine, einer Spot-Schweißmaschine, einer Aluminiumschweißmaschine und einer Laserschweißmaschine kombiniert werden.
|
Modell |
HS-R6-08 |
HS-R6-10 |
HS-R6-20 |
HS-R6-50 |
HS-R6-165 |
|
|
DOF |
6 |
|||||
|
Fahrmodus |
AC-Servoantrieb |
|||||
|
Wirksame Belastung |
8 kg |
10 kg |
20 kg |
50 kg |
165 kg |
|
|
Wiederholungsgenauigkeit |
± 0,05 mm |
|||||
|
Arbeitsradius |
1 400 mm |
1589 mm |
1595 mm |
1950 mm |
2483 mm |
|
|
Gewicht |
180 kg |
180 kg |
290 kg |
600 kg |
1300 kg |
|
|
Bewegungsbereich |
J1 |
±170 |
±170 |
±170 |
± 180 |
± 180 |
|
J2 |
± 120 bis 85 |
± 120 bis 80 |
±132 ~ -95 |
±130 ~ 90 |
± 80 ~ 60 |
|
|
J3 |
± 85 bis 165 |
± 85 bis 165 |
±73~-163 |
±75 bis 210 |
± 80 ~ 190 |
|
|
J4 |
± 180 |
± 180 |
± 180 |
± 360 |
± 360 |
|
|
J5 |
±135 |
±135 |
±133 |
±115 |
±115 |
|
|
J6 |
± 360 |
± 360 |
± 360 |
± 360 |
± 360 |
|
|
Höchstgeschwindigkeit ((°/s) |
J1 |
130 |
130 |
147 |
158 |
100 |
|
J2 |
130 |
130 |
100 |
149 |
90 |
|
|
J3 |
130 |
130 |
135 |
130 |
104 |
|
|
J4 |
270 |
270 |
300 |
215 |
144 |
|
|
J5 |
170 |
170 |
198 |
251 |
160 |
|
|
J6 |
455 |
455 |
194 |
365 |
215 |
|
|
Macht |
4 KVA |
4 KVA |
6 KVA |
14 KVA |
31 KVA |
|
|
Spannung |
380 V oder 220 V |
|||||
|
Häufigkeit |
50 Hz oder 60 Hz |
|||||
ArbeitsabläufeDerSSchweißroboter
1) manuelles Beladen des Werkstücks an die Befestigung in der Station 1
2) Schweißen beginnen;
3) Der Roboter und die Schweißmaschine schweißen auf dem Werkstück nach dem vorgegebenen Programm;
4) Schweißvorgang abgeschlossen;
5) Während die Station 1 geschweißt wird, wird die Station 2 geladen und das Werkstück synchron befestigt.
6) Zyklusarbeit
SchweißverfahrenDerSSchweißroboter
HWASHI Roboter bieten eine maximale Arbeitsreichweite und können von mehreren Seiten installiert werden, um die Flexibilität des Systems zu verbessern.Die verschiedenen Schweißstromquellen können abgestimmt werden, um unterschiedliche Schweißanforderungen zu erfüllen und verschiedene Schweißprozesse zu realisieren..
AnwendungseffektDerSSchweißroboter
1. Doppel-Station Festtisch-Layout kann lange Zeit kontinuierliches Schweißen realisieren, Schweißwirksamkeit und Schweißqualität wurde deutlich verbessert;
2Die Festplatte realisiert die Bearbeitungsstückspange auf einmal und realisiert automatisch das abwechselnde Schweißen des Produkts, so daß die Verformung wirksam kontrolliert wird.
3Diese Maschine kann automatisches Schweißen mit manuellem Materialladen erreichen. Sie kann auch die Schweißqualität und die Schweißeffizienz verbessern. Darüber hinaus können die Produktionskosten reduziert werden.Das Problem der instabilen Qualität und der geringen Produktionseffizienz, die durch rein manuelle Bedienung verursacht werden, ist gelöst.
4Die Schweißindustrie ist eine hochriskante Industrie, hohe Temperaturen, Lichtbogen und Schweißrauch haben einen gewissen Einfluss auf die körperliche und geistige Gesundheit der Arbeitnehmer;
5Es ist ein unvermeidlicher Trend, Roboter zum Ersatz von Schweißrobotern im Schweißen zu verwenden, was nicht nur die Förderung des Marktes, sondern auch die Forderung nach technologischer Modernisierung ist.

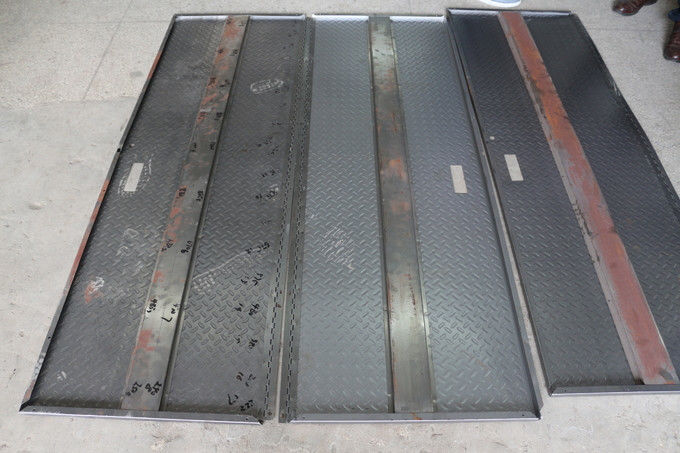

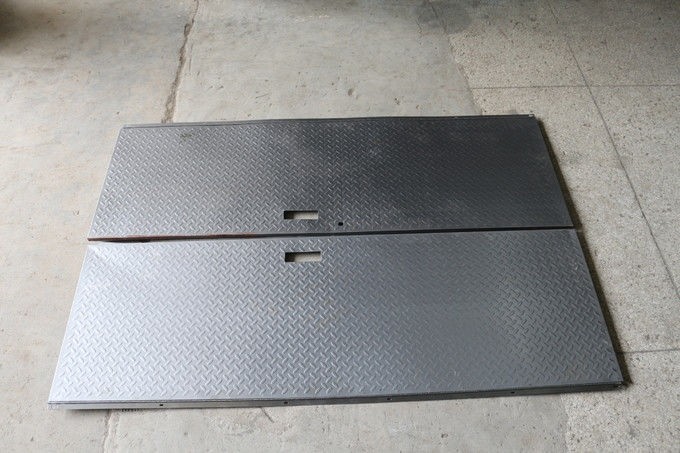

SchweißprobenDerSSchweißroboter
Sonstige mitDieSSchweißroboter
Schweißpositionierer
1Es kann in Abstimmung mit dem Roboter arbeiten, um eine konstante Schweißgeschwindigkeit und -haltung zu gewährleisten und eine höhere Schweißqualität zu gewährleisten.
2. Verwenden Sie importierten Servomotor mit hoher Präzision Reduktor, hohe Rotationsgenauigkeit, genaue Positionierung und starke Tragfähigkeit.
3.Durch Drehen des auf dem Arbeitstisch befestigten Werkstücks zum erforderlichen Schweißwinkel.
Bereitstellung der 7. Achse der angepassten Maschine
1- Erhöhung des Arbeitsbereichs des Roboters, um die Nachteile des begrenzten Arbeitsbereichs durch den begrenzten Bewegungsbereich des Roboters zu lösen.
2. Roboter-Schiebebahn-Installation: Der Roboter kann allein gehen oder mit der passenden Schweißstromversorgung und dem Roboter-Steuerfach als Ganzes gehen, je nach den Arbeitsbedingungen der Kunden vor Ort.
3Spezieller Schutzmechanismus zur Verhinderung von Schweißspritzen oder Staub in der Luft, die einen schlechten Aufprall von Präzisionsteilen verursachen.
4. Um sich an die unterschiedlichen Bedingungen verschiedener Kunden anzupassen, können unterschiedliche Konfiguration und Installation für den Kunden durchgeführt werden.
Integration von Robotern
Zusätzlich zu HWASHI Robotersystemen können wir auch mit internationalen Robotermarken integriert werden, um komplette Schweißroboterlösungen bereitzustellen.
Robotergehäuse und Schweißproben
