Hwashi MFDC Doppelkopf-Punkt-Schweißer für Fass-Hüpf-Sperrspangen.
Zwei Schweißungen, ein Zyklus, Null Asymmetrie.
Einführung des Hwashi MFDC Doppelkopf-Spot-Schweißers für Barrel Hoop Lock Clips- eine speziell für das Zweipunktschweißen von Fass-Ringverschlussclamps entwickelte Drehzahlschweißmaschine mit Mittelfrequenzumrichter.Entwickelt für Trommelhersteller, die eine symmetrische Schweißqualität verlangen, hoher Durchsatz und zuverlässige Leistung bei verzinkten und beschichteten Stahlringe.
Beschreibung des Produkts

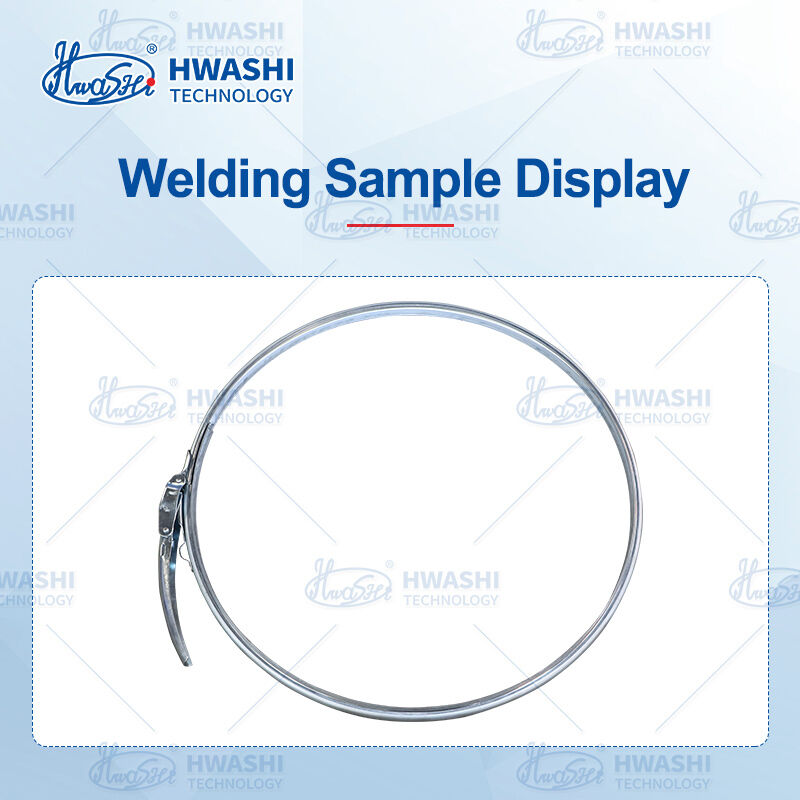

Ein Schleusen-Clip hat zwei Befestigungspunkte, eine auf jeder Seite des Schließmechanismus.Die Schleuse Clip ist das wichtigste Gelenk auf der gesamten Fass-Ring-Versammlung, und es ist unter ständiger mechanischer Belastung jedes Mal, wenn das Fass geöffnet, geschlossen und transportiert wird.

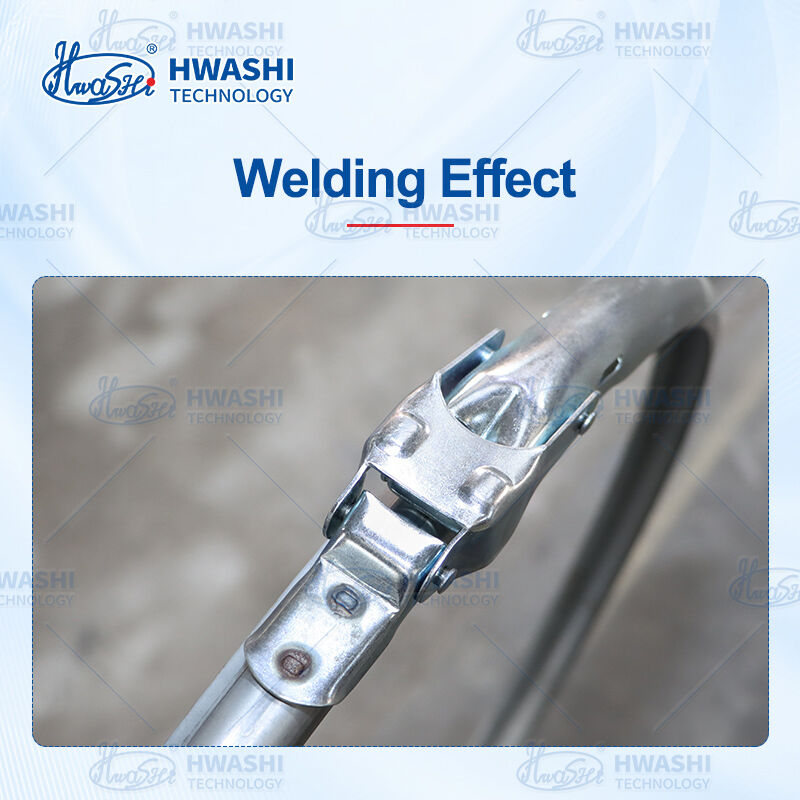

Der Hwashi MFDC Double-Head Spot Weld eliminiert Schweißasymmetrie, indem er beide Befestigungspunkte gleichzeitig mit unabhängig gesteuertem, aber perfekt synchronisiertem Strom und Druck schweißt.Beide Köpfe schießen im selben Zyklus., wodurch jedes Mal zwei Schweißschläuche mit identischer Nuggettgröße, identischer Durchdringung und identischer Zugkraft
MitMFDC-WechselrichtertechnikBei 1000 Hz liefert diese Maschine schnelle, konzentrierte Energieimpulse, die feste Nuggets bilden, bevor die Zinkbeschichtung verdampfen kann.Verbrennungsspuren, oder Beschichtungsschäden.pneumatische Spannungist speziell für die gekrümmte Geometrie von Laufringen ausgelegt und sorgt für einen vollen, gleichmäßigen Elektrodenkontakt auf zylindrischen Oberflächen.
MitZykluszeiten von bis zu 3 ̊5 Sekunden pro Ring(einschließlich Be- und Entladen) und101 gespeicherte SchweißprogrammeFür den sofortigen Wechsel zwischen den Spezifikationen kann ein einzelner Bediener pro Schicht Hunderte von Ringen mit gleichbleibender, zertifizierter Schweißqualität verarbeiten.
Einzelheiten zum Produkt
Arbeitsprinzip
Die Maschine führt das gesamte Schließklemmschweißverfahren in einem vollautomatischen Zyklus durch:
- BelastungDer Betreiber legt den Laufring und den Schließklemm in die dafür vorgesehene Befestigungseinrichtung.
- Klemmen¢ Pneumatisches System befestigt das Werkstück und stellt beide Elektroden auf die Befestigungspunkte der Sperrklemmen
- SchweißBeide MFDC-Schweißköpfe werden gleichzeitig mit synchronisiertem Strom und Druck ausgeschaltet und bilden zwei identische Schweißnuggets
- Warten Sie.Die Elektroden halten den Druck während der Erstarrung aufrecht, um eine vollständige Nuggetbildung sicherzustellen.
- FreigabeDie Elektroden ziehen sich ein, die Befestigungseinrichtung öffnet sich zum Entfernen von Teilen
Der automatische Zyklus, der von der Zentrale gesteuert wird, steuert jeden Schritt - kein manuelles Auslösen, kein Zeitversprechen, keine vom Bediener abhängigen Variationen.
Wesentliche Merkmale
| Merkmal | Nutzen |
|---|
| Gleichzeitiges Schweißen mit zwei Köpfen | Beide Schließklemm-Befestigungspunkte sind in einem Zyklus mit identischen Parametern geschweißt. |
| MFDC-Wechselrichtertechnologie (1000 Hz) | Schneller Stromanstieg, kurze Schweißdauer · Verhindert Zinkverdampfung auf verzinkten Reifen, beseitigt Spritz- und Brandspuren, spart 30% + Energie im Vergleich zu AC |
| ± 1% Stromsteuergenauigkeit | Konsistente Qualität der Nuggets über jeden Schweißzyklus hinweg erfüllt die UN-Verpackungszertifizierungsanforderungen für Trommelhersteller |
| Einrichtung mit gebogener Oberfläche | Speziell für die Geometrie des Fassensystems entworfene Elektroden und Lokalisierungsblöcke gewährleisten einen vollen, gleichmäßigen Kontakt auf zylindrischen Oberflächen unabhängig vom Ringdurchmesser |
| Vollautomatischer Schweißzyklus | PLC-gesteuerte Sequenz von der Klemmung bis zur Freisetzung eliminiert menschliche Variabilität, neue Bediener produzieren dieselbe Qualität wie Veteranen |
| 101 gespeicherte Schweißprogramme | Sofortiger Rückruf für verschiedene Ringgrößen, Streifenstärken und Schnalleinrichtungen Wechsel in Minuten ohne Prüfschweiß |
| 3 ̊5 Sekunden Zykluszeit | Hunderte fertige Reifen pro Schicht von einem einzigen Bediener maximiert den Durchsatz |
| Pneumatische Klemmung und Elektrodenbetrieb | Schnelle, wiederholbare, keine manuelle Anpassung zwischen Teilen |
| Drei-Phasen-ausgeglichener Eingang | Keine Korrektur des Leistungsfaktors erforderlich Reduziert die Netzbelastung und beseitigt die Strafen für die Reaktionsleistung |
Technische Spezifikation
| Artikel | Spezifikation |
|---|

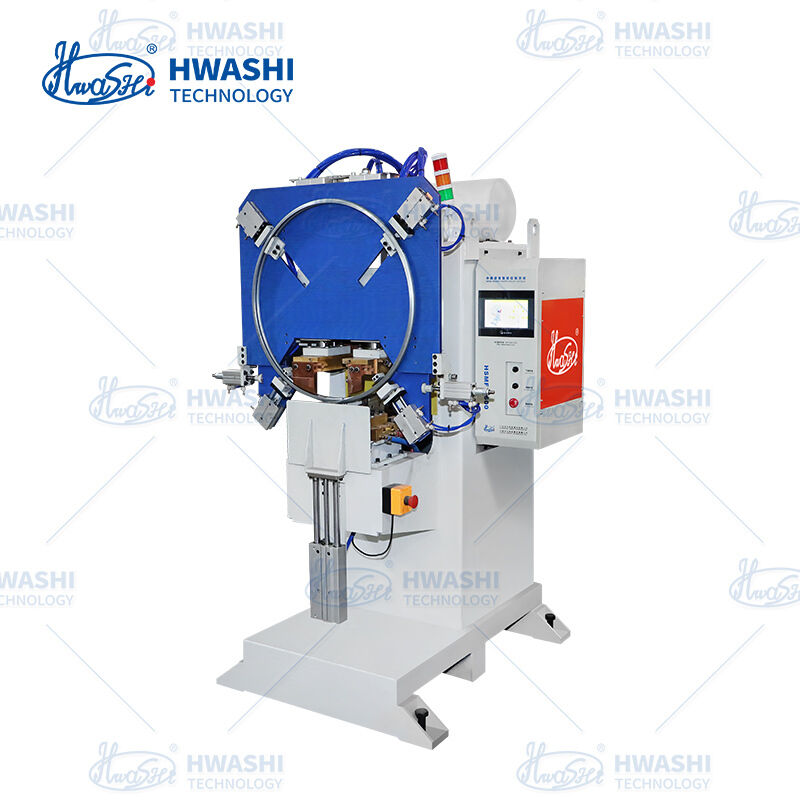

| Maschinentyp | Vertikal, doppelkopfige MFDC-Punktschweißmaschine |
| Schweißköpfe | 2 (links und rechts, unabhängig gesteuert, gleichzeitig) |
| Inverterfrequenz | 1000 Hz |
| Eingangsspannung | Dreiphasige 380V ± 10%, 50/60Hz |
| Nennkapazität | 63 / 100 / 150 KVA pro Kopf (auswählbar) |
| Max. Sekundärstrom | Bis zu 20 000 A pro Kopf |
| Zyklus der Arbeitszeit | 50% |
| Präzision der Stromsteuerung | ± 1% |
| Elektrodenschlag | Oberer 80 mm / Unterer 30 mm |
| Elektrodenkraft | 2001500 N (pneumatisch, einstellbar) |
| Schweißzeitbereich | 1 ¢ 999 ms |
| Automatische Zykluszeit | 3·5 s/pc (einschließlich Last/Entladung) |
| Speicherte Programme | 101 |
| Betriebsmodus | Manuelle Belastung / automatischer Schweißzyklus |
| Pneumatische Versorgung | 0.4·0,6 MPa |
| Kühlung | Wassergekühlt (geschlossene Schleife, Durchflussüberwachung) |
| Sicherheit | Lichtvorhänge, Verriegelungen, E-Stop, Überlastschutz, Niederdruckmelder |
| Zertifizierung CE | - Ja, das ist es. |
