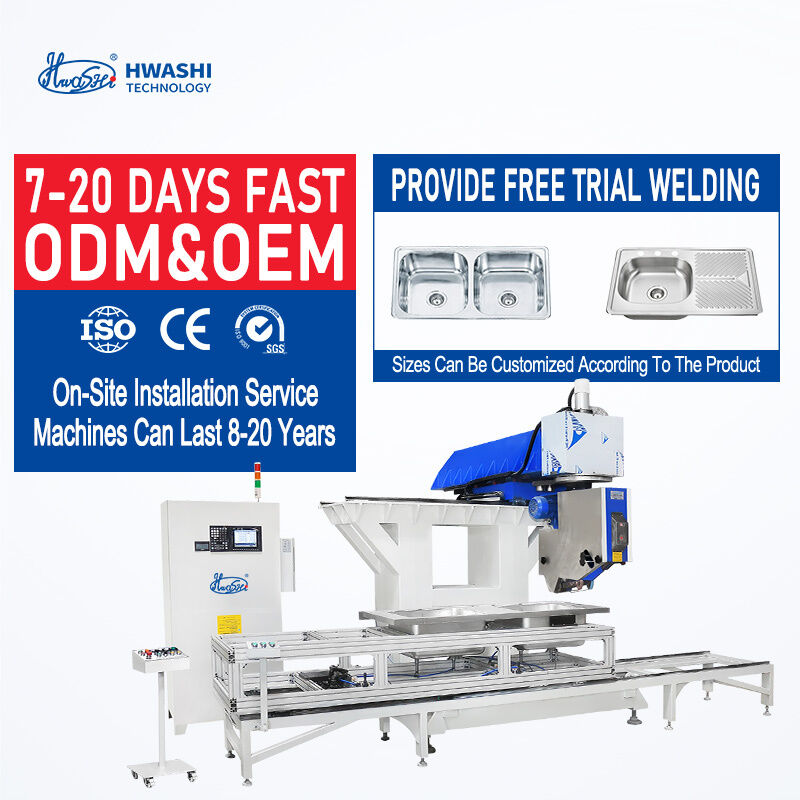

Hwashi Spülenschweißmaschine: Hochfeste Verbindungen für die Küchenutensilienproduktion
Die Hwashi Edelstahl-Spülenschweißmaschine für Küchenutensilien ist eine spezialisierte, automatisierte Lösung, die entwickelt wurde, um makellose, hochfeste Nähte für Spülbecken aus Edelstahl zu liefern – kritische Komponenten in der Herstellung von Küchenutensilien. Diese Maschine wurde entwickelt, um die besonderen Herausforderungen beim Schweißen von dünnwandigem Edelstahl (0,8-2 mm Dicke) zu bewältigen und kombiniert Präzisionstechnik mit intelligenter Steuerung, um die Nahtqualität und Produktionseffizienz neu zu definieren.
Anwendung
Im Kern steht die fortschrittliche Nahtschweißtechnologie, die Hochfrequenz-Widerstandsschweißen (HFW) in Verbindung mit einem servoangetriebenen Schweißradsystem nutzt. Dies gewährleistet eine gleichmäßige Wärmeverteilung entlang der gekrümmten oder geraden Nähte des Spülbeckens und erzeugt luftdichte, leckagefreie Verbindungen mit einer glatten Oberfläche nach dem Schweißen (Ra ≤ 0,8μm) – wodurch zeitaufwändiges manuelles Schleifen oder Polieren überflüssig wird. Die adaptive Stromregelung der Maschine passt die Schweißparameter in Echtzeit an Materialvariationen (304/316 Edelstahl) und Nahtlänge an und garantiert eine gleichbleibende Schweißfestigkeit (Scherfestigkeit ≥ 300 MPa), die den lebensmittelrechtlichen Sicherheitsstandards (FDA, LFGB) entspricht.
Die Maschine ist auf Spülbeckengeometrien zugeschnitten und verfügt über eine anpassbare Spannvorrichtung mit 360°-Drehmöglichkeit, die verschiedene Spülendesigns aufnehmen kann – von Einzel- bis Doppelbeckenkonfigurationen, tiefen oder flachen Profilen und sogar Spülen mit integrierten Ablaufnuten. Die präzise Positionierung der Vorrichtung (±0,05 mm Wiederholgenauigkeit) gewährleistet eine nahtlose Ausrichtung der Spülenteile vor dem Schweißen und minimiert Lücken, die zu Schwachstellen oder Undichtigkeiten führen könnten.
Technische Spezifikationen
| Modell |
WL-FS-AC75K |
WL-FS-MF75K |
WL-FS-MF100K |
| Eingangsspannung |
Dreiphasig 380V±10% 50Hz |
Dreiphasig 380V±10% 50Hz |
Dreiphasig 380V±10% 50Hz |
| Eingangsleistung |
75KVA |
75KVA |
100KVA |
| Nenneingangsstrom |
115A |
115A |
150A |
| Nenn-Einschaltdauer |
50% |
50% |
50% |
| Maximale sekundäre Leerlaufspannung |
DC9.75V |
DC9.75V |
DC11.6V |
| Sekundärer maximaler Kurzschlussstrom |
26500A |
26500A |
28000A |
| Isolationsklasse Schweißtransformator |
Klasse F |
Klasse F |
Klasse F |
| Einstellbereich für Programmsegmentzeit |
0～9999SEC |
0～9999SEC |
0～9999SEC |
| Einstellbereich für Controller-Wärme |
15%～99% |
15%～99% |
15%～99% |
| Durchmesser oberes Schweißrad |
280mm |
| Durchmesser unteres Schweißrad |
40mm |
| Breite des Schweißrads |
3mm |
| Drehzahl des Schweißrads |
800-4000mm/min (einstellbar) |
| Abstand des oberen Schweißrads zum Hals |
400mm |
| Abstand des unteren Schweißrads zum Hals |
400mm |
| Abstand zwischen oberem und unterem Schweißrad |
50mm |
| Luftdruck |
0.6MPa |
| Gasverbrauch |
10m³/h |
| Wasserdruck |
0.2Mpa |
| Wassertemperatur |
10-20℃ |
| Kühlwasserverbrauch |
800L/H |
Technologiebeschreibung
Beim Nahtschweißen handelt es sich um eine Form des permanenten Metallschweißens. Beim Schweißen wird Schweißdruck zwischen zwei Schweißrädern ausgeübt, während das rotierende Schweißrad das Schweißgut und den Strom antreibt. Der Schweißstrom erzeugt lokale Erwärmung und bildet aufeinanderfolgende überlappende Schweißnähte, um kontinuierliche Schweißverbindungen zu erzielen und ein permanentes Schweißen zu erreichen. Anwendungen umfassen Kraftstofftanks für Autos und Motorräder, Behälter wie Dosen und blechgeformte Artefakte wie Räder, Schalldämpfer und Kühler.
Die Maschine verwendet eine 75KVA/100K Mittelfrequenz-Inverter-DC-Stromquelle mit einer Einschaltdauer von 50 %, während der Schweißausgangsstrom 26 KA beträgt. Die dreiphasige Stromversorgung wird von einem speziellen Inverter gleichgerichtet, in eine 1000-Hz-Wechselspannung umgewandelt und dann an einen Mittelfrequenztransformator übertragen, wo der Strom zur Versorgung mit DC-Schweißstrom gleichgerichtet wird.
Hauptmerkmale
- Intelligenter Mikrocomputer-Einzelchip-Controller mit reiner digitaler Einstellung, Online-Computerprogrammierung, LED-Digitalanzeige, stabiler Leistung und bequemer Online-Programmänderung
- Intelligentes Mikrocomputer-Schweißsystem mit automatischer Stromkompensation bei Spannungsschwankungen zur Gewährleistung der Schweißstabilität
- Digitale Schaltungssteuerung mit Komponenten von weltweit renommierten Herstellern für langfristige Betriebsstabilität
- Verwendet IXYS aus Westdeutschland und IR-Silizium-gesteuerte Komponenten aus den USA für hohe Präzision, lange Lebensdauer und stabile Stromregelung
- Die Getriebe-Kachelachse verwendet die neueste Quecksilber-Leittechnik aus dem Ausland mit ausgezeichneter Übertragungs- und Leitungsleistung
- Das Schweißrollenrad verwendet eine Legierungs-Kupfermaterial aus Japan mit hoher Steifigkeit und guter Leitfähigkeit
- Der Transformator verwendet hochreine Siliziumstahlbleche aus Japan mit ausgezeichneter magnetischer und elektrischer Leitfähigkeit, geringem Stromverbrauch und stärkerer, stabilerer Leistung
- Die Verbindung von Schweißform und Maschine verwendet eine Mosaikverbindung für einfache Montage und Demontage
- Verfügbar mit AC-Puls-, Sekundärgleichrichter- und Dreiphasen-Mittelfrequenz-Schweißstromquellen
Wettbewerbsvorteile
Branchenführerschaft: HWASHI ist seit 20 Jahren die führende Marke in der Widerstandsschweißindustrie in China; Direktverkauf ab Werk zu wettbewerbsfähigen Preisen
Kundenspezifischer Service: Wir entwickeln und entwickeln Schweißmaschinen nach Ihren Anforderungen als flexibler und fähiger Lieferant
Qualitätssicherung: Originalprodukte von ausgezeichneter Qualität, 12 Monate Garantie, Konformität mit ISO9001:2000 und China Compulsory Certification, 8-10 Jahre Lebensdauer, 100% Vorlieferprüfung
Technischer Support: 24-Stunden-Technischer Support per E-Mail mit einem professionellen Team, das als Ihr technischer Berater fungiert
Schnelle Lieferung: Unser Unternehmen bietet Just-in-Time-Lieferdienste
Kundenorientierung: Schnelle Reaktion auf Kunden mit Zufriedenheit als unserem Hauptziel
