Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line

Weiterentwickelte automatische Schaltschweißmaschine

Produktionslinie für Wire Mesh Deck Regale

Automatische Schaltschweißmaschine

Herkunftsort:

China

Markenname:

HWASHI

Zertifizierung:

CE/CCC/ISO

Treten Sie mit uns in Verbindung
Fordern Sie ein Zitat
Produktdetails
Elektrizität:
Dreiphasenvier Drähte 380V±10%
Stromkabel:
120 mm2,400 A
Kontrollmethode:
PLC
Effektive Schweißbreite:
1200 mm
Effektive Schweißlänge:
1200 mm
Automatische bewegliche Geschwindigkeit:
200-500mm/s justierbar
Automatisches Füllfeld für Draht:
Leitungsdraht: 400-1200 mm, Drahtdurchmesser: 2-6 mm
Nummer des automatischen Drahtfüllsystems:
2 Sätze
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Seewürdiges Holzpaket
Lieferzeit
7-30 Arbeitstage nach Erhalt Ihrer Zahlung
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Produkt-Beschreibung

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production LineWeiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 0





Beschreibung des Produkts

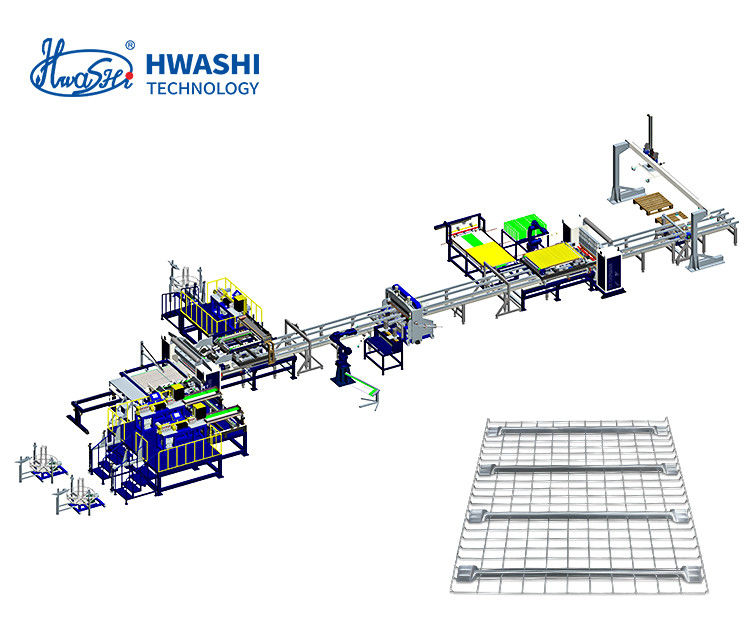

Die für dieses Vorhaben entworfene Schweißproduktionslinie ist speziell für die schnelle Produktion von Wire-Pallettträgern bestimmt.Es ermöglicht die vollautomatisierte Produktion von Drahtnetz und Stärkungsmittel. Automatisches Kabelschneiden, Füttern, Schweißen, Biegen, Drehen, Kantenschneiden, Stärker automatisches Füttern, Schweißen und Stapeln des fertigen Produkts.Die gesamte Leitung erfordert nur zwei Bediener, die Produktqualität und die Produktionseffizienz zu verbessern und die Produktionskosten zu senken.Die Produktionseffizienz und das Automatisierungsniveau werden deutlich verbessert.

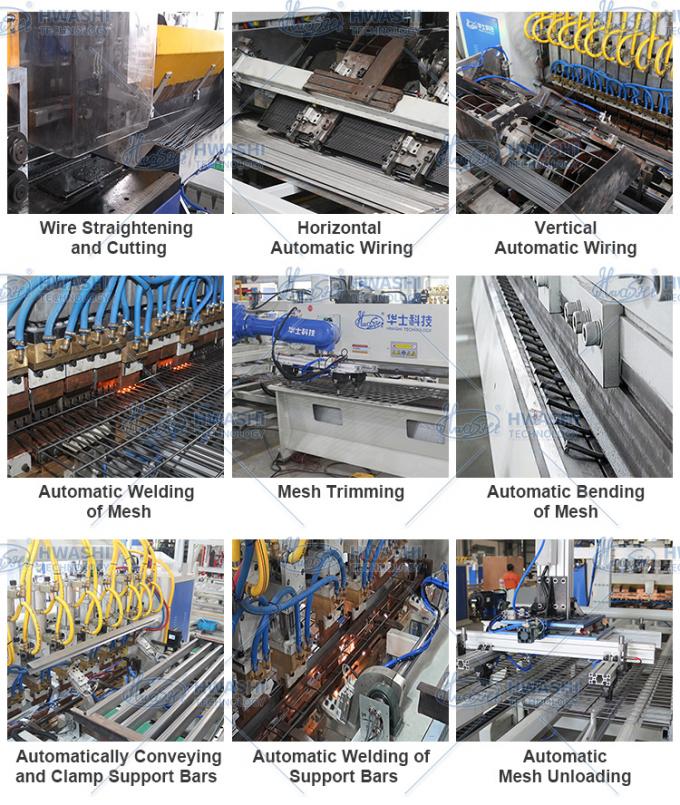

Arbeitsprozess

1)Hochgeschwindigkeitsdrahtgerichtet und Schneidmaschine wird die Drähte aus der Drahtspule schneiden,und dann laden Sie die Drähte an das Drahtversorgungssystem für die automatische Drahtfüllung der Querdrähte und Leitungen.

2)Durchseildraht- und Liniendrahtfüllsystem füttert den Draht automatisch in die Schweißposition.

3) Die Schweißmaschine schweißt automatisch.

4)Nach dem Schweißen nimmt der Roboter das Netz auf und lädt es zur Drahtschneidestation, um die Kanten zu schneiden.

5)Nach dem Trimmen legt der Roboter das Drahtnetz wieder an die Förderleitung und bewegt es zur Biegestation.

6)Die Biegemaschine biegt eine Seite des Masches.

7)Das Rotationssystem dreht das Netz, und die Biegemaschine biegt eine andere Seite des Netzes.

8)Das Drahtnetz bewegt sich in die Schweißposition der Verstärker (Stützbalken)

9)Der mechanische Arm lädt die Stärker und befestigt sie automatisch an der Schweißposition.

10) Die Schweißmaschine schweißt die Verstärker nach den Zeichnungen.

11)Nach dem Schweißen dreht sich der mechanische Entladearm und stapelt das fertige Produkt automatisch.

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 1

Technische Daten

Artikel 2 Daten
Elektrizität Dreiphasige Vierleitungen 380V±10%
Stromkabel 120 mm2,400 A
Kontrollmethode PLC
Wirkliche Schweißbreite 1200 mm
Wirkliche Schweißlänge 1200 mm
Automatische Bewegungsgeschwindigkeit 200-500 mm/s einstellbar
Automatisches Füllgebiet

Leitungsdraht: 400-1200 mm, Drahtdurchmesser: 2-6 mm

Durchschnittsdraht: 400-1200 mm, Drahtdurchmesser: 2-6 mm

Nummer des automatischen Drahtfüllsystems 2 Sätze
Maschinenabmessung 35000 mm x 8000 mm
Luftdruck 0.6MPa
Kühlwasser 15-25°C



Maschinendetails:

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 2

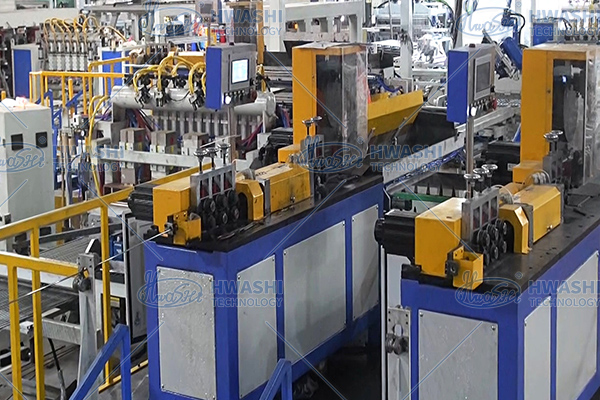

Maschinen zum Schneiden von Draht mit hoher Geschwindigkeit

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 3

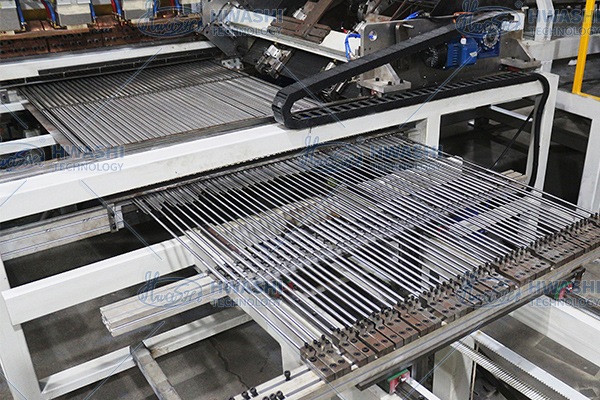

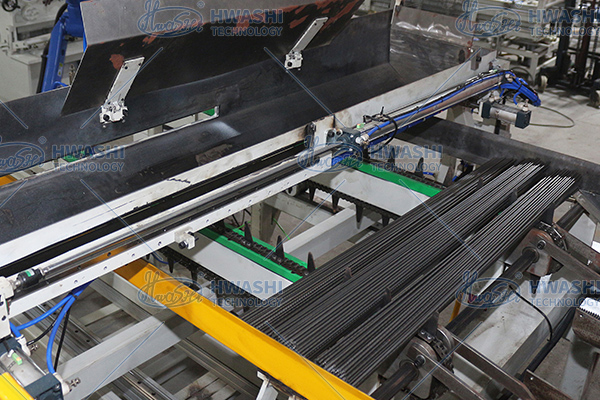

Automatisches Drahtversorgungssystem

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 4

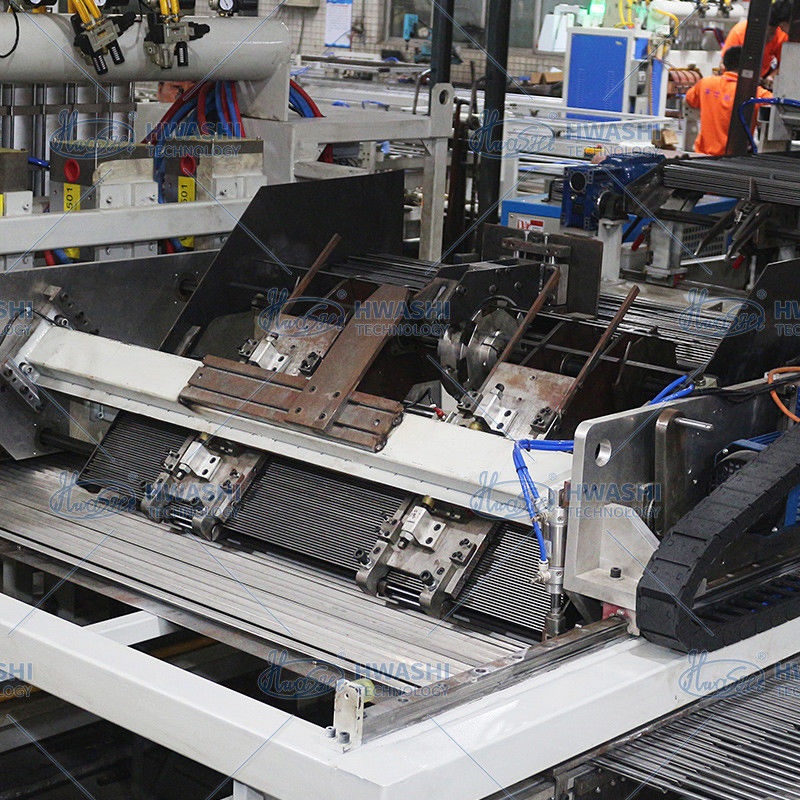

Automatisches Füllsystem mit Leitungsdraht

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 5

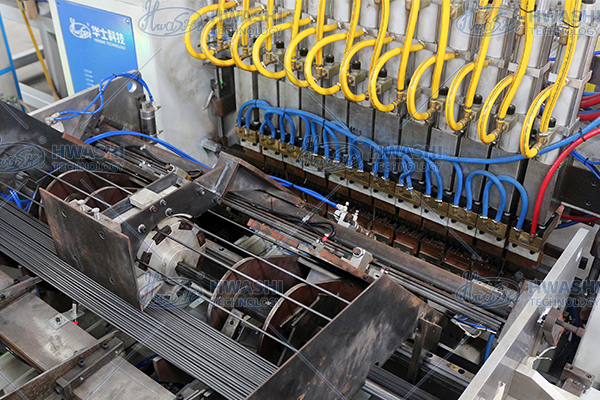

Automatisches Füllsystem mit Querdraht

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 6

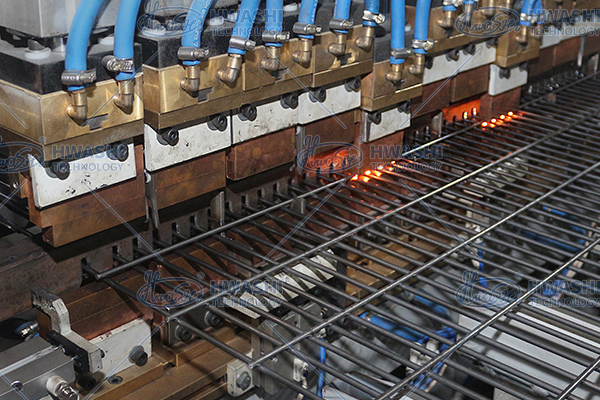

Automatische Schweißmaschine für Drahtnetze

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 7

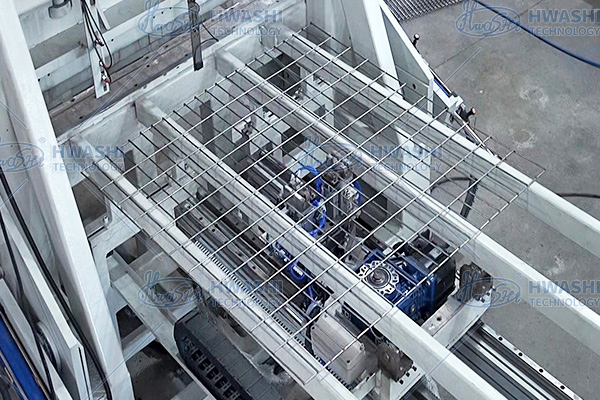

Automatische Bewegungswagen mit Drahtnetz

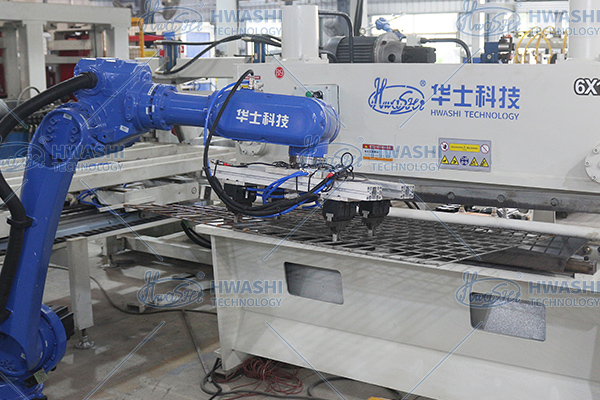

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 8Roboter und Drahtschneidmaschinen

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 9

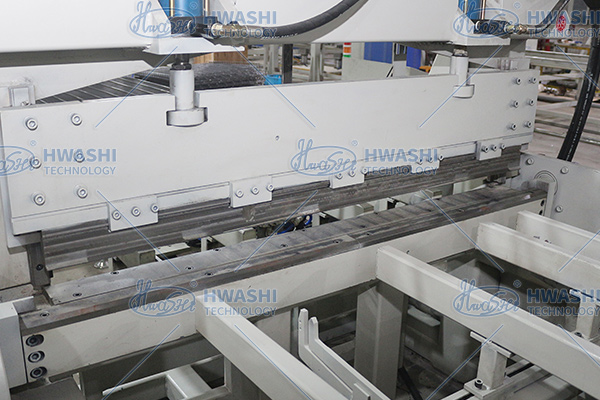

Maschine zum Biegen von Drahtnetzen

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 10

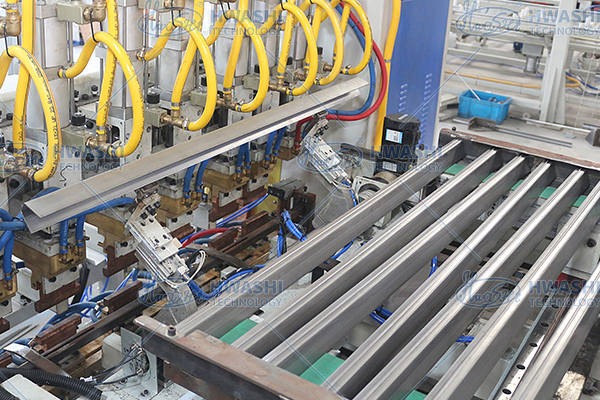

Verstärker-Ladungssystem

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 11

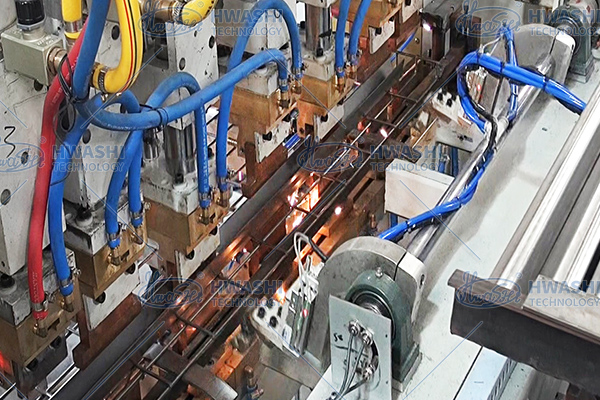

Verstärkerschweißsystem

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 12

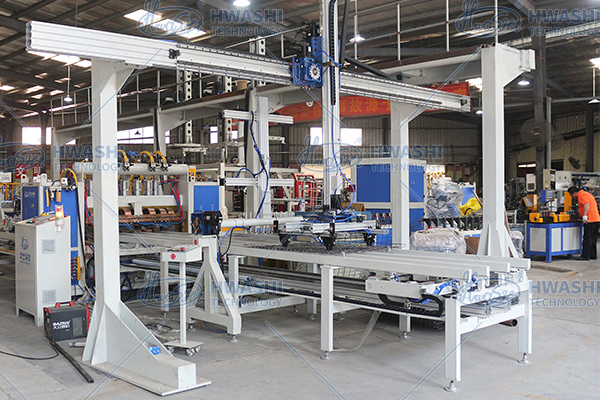

Automatisches Entladen und Stapeln

Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 13

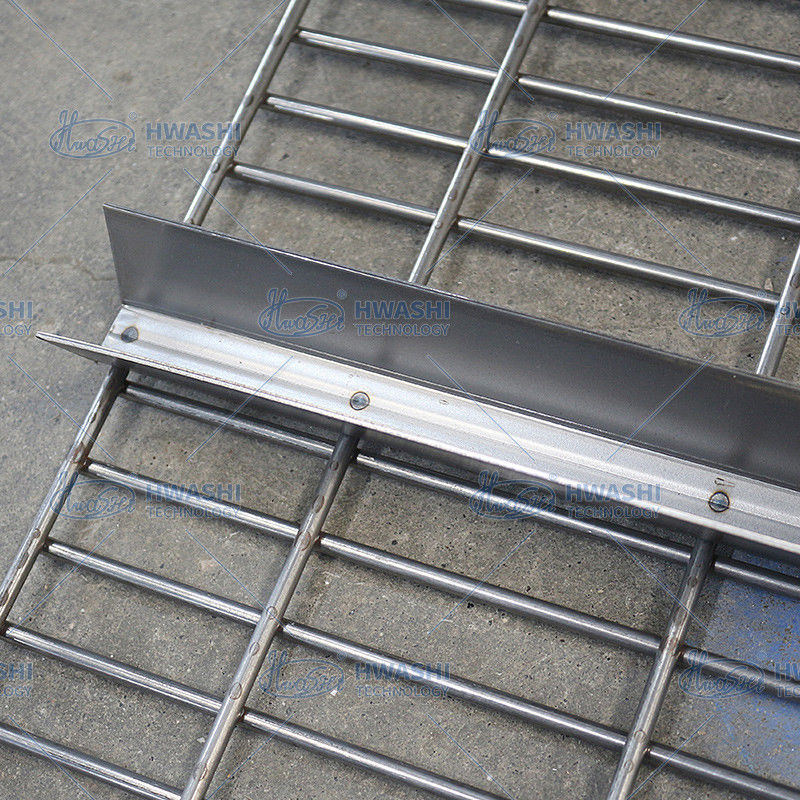

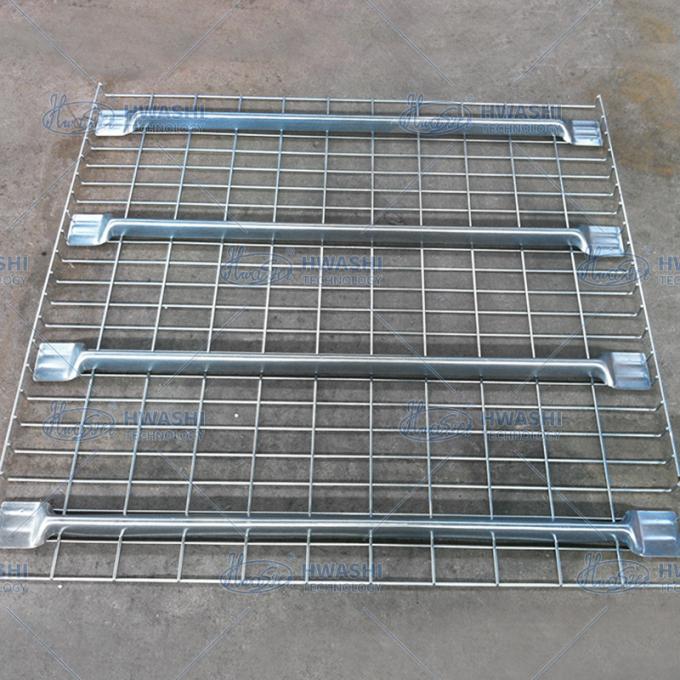

Fertigprodukt



Weiterentwickelte automatische Schaltschweißmaschine für Wire Mesh Deck Shelf Production Line 14
