Hwashi IBC Container Frame Schweißmaschine IBC Tank Käfig automatische Schweißmaschine

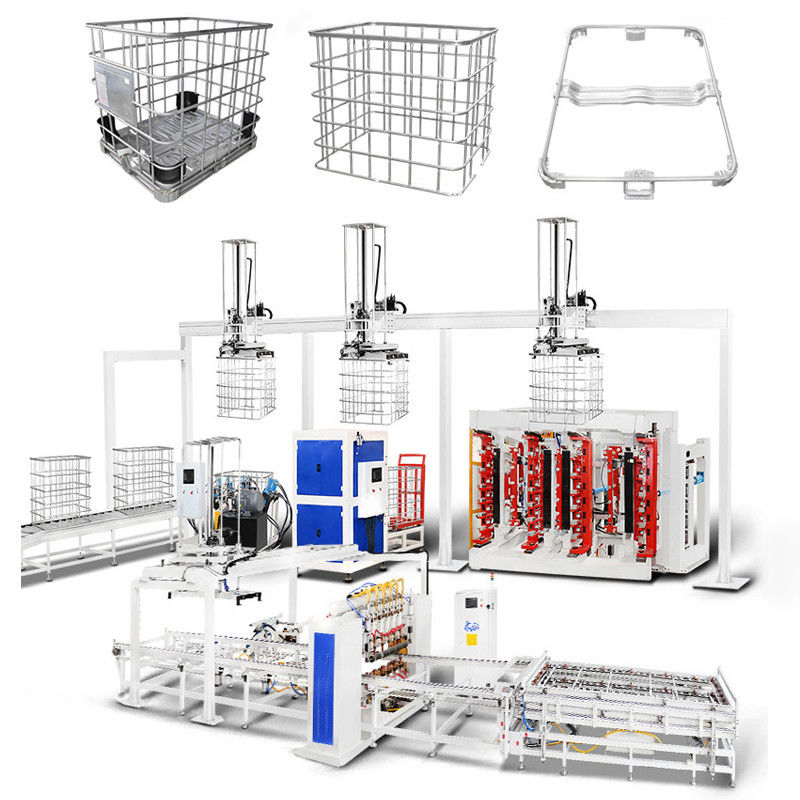

Beschreibung der Automatische Produktionslinie für IBC Käfigrahmen
DieAutomatische Produktionslinie für IBC-Käfigrahmen ist hauptsächlich für die Herstellung des IBC-Käfigrahmens verwendet. Er besteht aus automatischer Schweißmaschine für den Käfigrahmensystem, mechanischem Arm zum Entladen von Maschen, Umlauftisch, automatischer Rahmenbiegmaschine,Schließmaschine, Bohrmaschine und Bohrmaschine, automatische Produktionslinie bewegliche mechanische Arm.Der Betreiber muss nur das Material auf die Rahmenschweißmaschine beladenAuch können wir die Linie mit einer automatischen Basisrahmen-Schweißmaschine und einem automatischen Entlade-mechanischen Arm für den Basisrahmen ausstatten.
Laufender Prozess Der Automatische Produktionslinie für IBC Käfigrahmen:

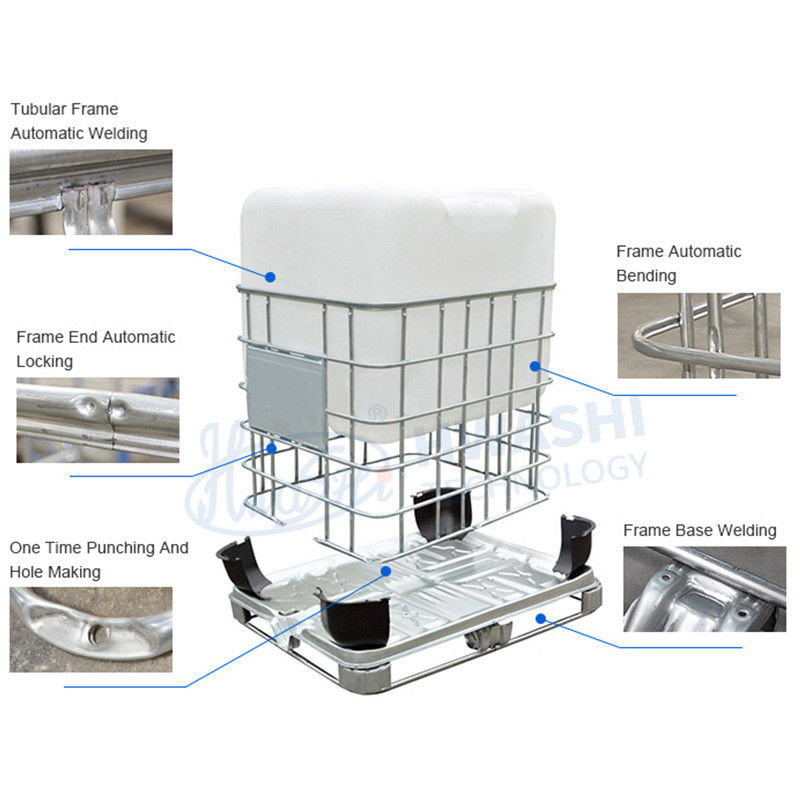

Schweißen des Rahmenrahmens/Biegen/Sperren/Bohrungen/Punterungen/Entladen/Schweißen des Grundrahmens/Laden des Grundrahmens/Handschrauben für den Grundrahmens und den Außenrahmens
Beschreibung der Schweißmaschine IBC
Die Schweißmaschine IBC ist präzise konstruiert und verfügt über vier Sätze fortschrittlicher MF Gleichstrom-Stromquellen.
Dieses ausgeklügelte Design ermöglicht die gleichzeitige Ausführung des Schweißens an sechs verschiedenen Stellen, was eine bemerkenswerte Fähigkeit zum Multitasking zeigt.Durch die Einführung eines zweischichtigen Befestigungsspeichers wird die Betriebseffizienz verbessert während ein Befestigungsstück aktiv am Schweißvorgang beteiligt ist, kann der andere Material nahtlos laden und einen kontinuierlichen und optimierten Arbeitsablauf gewährleisten.
Das Schweißgerät verwandelt die Rohre nahtlos in eine unverwechselbare flache Maschenkonfiguration und sorgt so für Schweißungen von unvergleichlicher Festigkeit und robuster Qualität.Der Schweißvorgang wird in etwa 50 Sekunden effizient abgeschlossen, die sowohl Geschwindigkeit als auch Präzision bei der Herstellung jedes Flachmasches unterstreichen.
IBC-Schweißmaschine für Käfigeisen
Merkmale der Schweißmaschine für die Schweißung von Käfigen
Schweißwirksamkeit: 50 sec/pc
Schweißquelle: 4 Sätze MF Gleichstromquelle
Option für die Fütterplattform: Ein- oder Doppelschicht
Auswahl des Entladesystems: manuelles Entladen oder automatisches mechanisches Armentladen
Technischer Parameter von Die automatische Schweißmaschine IBC Frame
| Artikel 2 | Daten |
| Strombedarf | Drei-Phasen-Vier-Draht 380V ± 10% |
| Strombedarf | 400KVA, Luftschalter 600A |
| Kontrollmethode | PLC |
| Automatische Bewegungsgeschwindigkeit | 200-500 mm/s Einstellbar |
| Maschinengröße |
15600x3000mm (nur Schweißmaschine) 15600x5000mm (einschließlich Entladearm) |
Beschreibung derVertikale Doppelstation IBC-Rahmenbiegmaschine
Die vertikale Doppelstation IBC-Rahmenbiegmaschine wird umfassend verarbeitet, um nicht nur eine hohe Beugegenauigkeit, sondern auch einen stabilen Betrieb und eine bemerkenswerte Effizienz zu gewährleisten.
Die Biegemaschine verwandelt das flache Netz geschickt in einen präzise quadratischen Rahmen.Das Biegverfahren in etwa 20-25 Sekunden zeigt die Effizienz und schnelle Produktionsfähigkeit der Maschine.
Um den Biegewinkel zu gewährleisten, wird ein CNC-bearbeitetes Biegebalken verwendet.
Jede Form auf dem Biegebalken kann für etwa 3 mm nach oben und unten angepasst werden, um den Biegebereich zu erhöhen.
Die 120-Grad-Form machte jeden Biegewinkel glatter.
Vertikal Doppelstation IBC-Rahmenbiegmaschine Probe der vertikalen Doppelstation IBC-Rahmenbiegmaschine
Technischer Parameter von Die vertikale Doppelstation IBC-Rahmenbiegmaschine
| Artikel 2 | Daten |
| Biegemethode | Vier Säulen biegen sich gleichzeitig |
| Beugengröße | 1200+1000 mm (Toleranz ±5 mm) |
| Beförderungsart | Manuell oder automatisch |
| Effizienz beim Biegen | 25-30 Sekunden |
| Biegungskraft | Hydraulik |
| Erforderliche Nummer des Betreibers |
Handbuch: 1 Person Automatisch: 0 |
Beschreibung der Maschine zur Verriegelung des Käfigrahmens IBC
Die IBC-Käfigschließmaschine ist sorgfältig als zusammenhängende Einheit hergestellt, mit außergewöhnlicher Präzision beim Einsetzen, robuster Schließfestigkeit,und eine nahtlose Mischung aus Stabilität und Effizienz im Betrieb.
Maschine zur Verriegelung des Käfigrahmens IBC Proben der Maschine zur Verriegelung des Käfigrahmens IBC
Technischer Parameter der IBC-Rahmenverschlussmaschine
| Artikel 2 | Daten |
| Max. Arbeitshöhe | 1200 mm |
| Beförderungsart |
Handwerk: manuelles Einfügen und manuelles Beladen Automatisch: automatisches Einfügen und Laden |
| Form des Schlosses | Die Außenseite ist rund und die Innenseite ist mit Hinterzähnen versehen (personalisiert) |
| Verriegelungseffizienz | 25-30 Sekunden |
| Verriegelungskraft | Hydraulisch+Pneumatisch |
| Erforderliche Nummer des Betreibers |
Handbuch: 1 Person Automatisch: 0 |
Beschreibung derIBC-Käfigrahmen-Loch- und Stanzmaschine
Die IBC-Käfigrahmen-Loch- und Stanzmaschine wird verwendet, um das Loch auf dem Rahmen zu bilden, so dass der komplette Rahmen auf dem Basisrahmen befestigt werden kann.
IBC-Käfigrahmen-Loch- und Stanzmaschine
Proben Von der Rahmen-Loch-Machung und Stanzmaschine
Eigenschaften Von der Rahmen-Loch-Machung und Stanzmaschine
Die Bohrmaschine verwendet eine hydraulische Kraft und dauert ca. 25-30 Sekunden.
1. Druckköpfe mit Druckform
2Hydraulikstation
3- Schlagkopf-Lokalisierung.
Technischer Parameter der Rahmenloch- und Bohrmaschine
| Artikel 2 | Daten |
| Max. Arbeitsgröße | 1200 x 1000 mm (Toleranz ± 5 mm) |
| Beförderungsart | Manuell/automatisch |
| Schlagform | Individualisiert |
| Durchstoßwirksamkeit | 30-35 Sekunden |
| Schlagkraft | Hydraulisch+Pneumatisch |
| Erforderliche Nummer des Betreibers |
Handbuch: 1 Person Automatisch: 0 |
Beschreibung derSchweißmaschine für die Schweißung von Käfigen
Die Basisrahmen-Schweißmaschine ist mit einer horizontalen Struktur und 7 Schweißköpfen ausgestattet, um das Schweißen des Basisrahmen zu beenden. Der Bediener muss nur das Produkt laden und entladen.Die Maschine schweißt automatisch..
IBC-Schweißmaschine für Käfigeisen
Eigenschaften der Schweißmaschine IBC Cage Base Frame
1Das Konzept erfolgt mit einer horizontalen Struktur und 7 Schweißköpfen, um das Schweißen des Basisrahmens abzuschließen.
2Die geschweißte Palette wird automatisch entladen, die Maschine schweißt automatisch.
3. Es nimmt 3 Sätze von MF DC 250KVA Leistung. Die Maschine hilft, Produktqualität und Produktionsrate zu erhöhen, die Produktionskosten zu senken.
4.Lösung des Problems der instabilen Schweißqualität durch manuelle Arbeiten.
Technischer Parameter der Schweißmaschine zur Schweißung von Käfigen
| Produktbezeichnung | Produktionslinie für IBC-Rahmen | Stil | Einzeilinie/Doppellinie |
| Maximale Schweißbreite | 1200 mm | Maximale Schweißlänge | 4250 mm |
| Marke | Hwashi | Farbe | blau/gelb/nach Maßgabe |
| Ausgestattete Leistung | 350 kVA/400 kVA | Ort des Erzeugnisses | Provinz Zhejiang, China |
| Spannung | 3p 380V | Material | Verzinkte Rohre |
| Dichte des Rohres | 1 bis 2 mm | Dienstzeit | 20% |
| Durchmesser des Rohres | 14 bis 20 mm | Häufigkeit | 50 Hz/60 Hz |
| Rohrbelastungsmethode | Handarbeit/2 | Größe des Kabels | ≥ 70 mm3 |
| Arbeitsfähigkeit | 350 bis 450 ((480 bis 550) Stück/8 Stunden | Größe des Luftrohrs | G1 |
| Nachfrage nach Arbeitskräften | 2-3 Arbeiten | Größe der Wasserleitungen | G1 1/4 |
Beschreibung derAutomatische Rohrbiegmaschine
Automatische Rohrpresse Schrumpfung und doppelte Biegung für IBC TOTES Rahmen ist eine spezielle maßgeschneiderte Maschine für IBC Basis Rohrverarbeitung.Hydraulikpressen von RohrenDies hilft, die Produktionsrate erheblich zu steigern und Arbeitskräfte zu sparen.
Automatische Rohrbiegmaschine Probe der automatischen Rohrbiegmaschine
Beschreibung derMaschine zur Prüfung von Leckagen im Tank IBC
Der IBC-Tank wird über eine Förderleitung an die Leckageprüfmaschine geliefert, wobei wir mit Hilfe der visuellen Prüfung und der Differenzdruckmessung feststellen, ob das Produkt qualifiziert ist oder nicht.Das unqualifizierte Produkt wird automatisch aus der Linie geworfen.. hohe Automatisierungsstufe und hohe Präzision der Leckageprüfung.
Maschine zur Prüfung von Leckagen im Tank IBC
Förderleitung Sichtprüfung
Technischer Parameter der IBC-Tankleckageprüfmaschine
| Ich...Artikel | Technischer Parameter |
| Leistungsbedarf | 380V 50H z 12KW |
| Fütterungsmethode | Automatisch/manuell |
| Ermittlungsmethode | Differenzdruckerkennung + visuelle Erkennung |
| Druckquelle | Luftdruck |
| Effizienz der Erkennung | 55 bis 75 Jahre |
Die IBC-Tank-Vibrationsprüfmaschine kann die Testumgebung simulieren, indem sie die Plattform durch den Motor auf und ab schwingt.
Vibrationsprüfmaschine
Merkmale der Vibrationsprüfmaschine:
1) Die Simulationsprüfung der Auf- und Abschwingung wurde übernommen.
2) Die Maschine verwendet eine Mensch-Maschine-Schnittstelle + PLC-Programmierungssteuerungsmodus, hohe Automatisierung.
3) Sie können die Prüfzeit und die Vibrationsfrequenz entsprechend Ihren Bedürfnissen festlegen.
Technische DatenDerVibrationsprüfmaschine:
| Die Ausgabe | Technische Daten |
| Leistungsbedarf | 380V 50Hz 18KW |
| Motorleistung | 15 kW |
| Max. Anzahl der Prüfrahmen | 2 Stück (2000 kg) |
| Zeit der Prüfung | 0 bis 1 Stunde |
| Amplitudebereich | 25 mm±5% |
| Frequenzbereich | 2-5 Hz (100-300 Drehungen/min) |
| Größe der Plattform | 1200x1200 mm |
Andere Maschinen im Zusammenhang mit der automatischen Produktionslinie für IBC-Käfigrahmen
Beschreibung derLangrohrformmaschine
Die lange Rohrformmaschine ist eine spezielle, maßgeschneiderte Maschine für die Verarbeitung von IBC-Rohren.und automatisches EntladenEs ist kein Bediener notwendig. Es hilft, die Produktionsrate erheblich zu erhöhen und Arbeitskräfte zu sparen.
Langrohrformmaschine
Muster von Langrohrformmaschine
Technischer Parameter der Langrohrformmaschine
| Artikel 2 | Parameter |
| Rohrdurchmesser | Rundrohr 18 mm (auf maßgeschneidert) |
| Dringende Quelle | Hydraulik |
| Nummer der Druckmarke | 20 |
| Schrumpfungsfunktion | - Ja, das ist es. |
| Jede Verarbeitungszeit Nummer | 2 Stück |
| Effizienz | 12-15 Sekunden / 2 Stück |
Beschreibung der Kurzrohrformmaschine
Die kurze automatische Rohrformmaschine ist eine spezielle, maßgeschneiderte Maschine für die Verarbeitung von IBC-Rohren.und automatisches EntladenEs ist kein Bediener notwendig. Es hilft, die Produktionsrate erheblich zu erhöhen und Arbeitskräfte zu sparen.
Kurzrohrformmaschine Probe der kurzen Rohrformmaschine
Technischer Parameter Kurzrohrformmaschine
| Artikel 2 | Parameter |
| Rohrdurchmesser | Rundrohr 18 mm (auf maßgeschneidert) |
| Dringende Quelle | Hydraulik |
| Nummer der Druckmarke | 8 |
| Schrumpfungsfunktion | - Ja, das ist es. |
| Jede Verarbeitungszeit Nummer | 2 Stück |
| Effizienz | 12-15 Sekunden / 2 Stück |
