Herkunftsort:
China
Markenname:
HWASHI
Zertifizierung:
CE/CCC/ISO
Modellnummer:
WL-LM-75K
Video
Video
Video
Video
HWASHI Automatisch IBC Käfig-Basis-Rahmen-Schweißmaschine mit horizontaler Struktur
Beschreibung der HWASHI automatisch IBC Käfig-Basis-Rahmen-Schweißmaschine mit horizontaler Struktur
HWASHI Automatically IBC Cage Base Frame Welding Machine With Horizontal Structure wird verwendet, um an der Unterseite des IBC-Käfigrahmens zu punkten und Löcher zu machen.Der Maschinenrahmen wird als Ganzes verarbeitet, mit hoher Einsatzgenauigkeit, hoher Verriegelungsfestigkeit, stabilem und effizienten Betrieb.
Die Maschine wird durch eine Mensch-Maschine-Schnittstelle +PLC-Programmierkontrollmodus mit hoher Automatisierung gesteuert.
1Die unterschiedlichen Konstruktionen der IBC-Metallkäfige ermöglichen es, den Arbeitsbereich der Maschine durch den verstellbaren Schließarm zu erweitern.
2Die hydraulische und pneumatische Konstruktion des Verriegelungsarms kann die Maschine effizienter machen.
3. Die Konstruktion des Befestigungsarms ermöglicht die automatische Einführung der Rohrleitung.
4Durch die Verwendung eines hydraulischen Systems zur Verriegelung des Masches können die Rohrverbindungen fest miteinander verbunden werden und Risse des Metallkäfigs verhindert werden.
5. Das Metallkäfig-Fütterungsgerät kann die automatische Käfigproduktion stabiler und effizienter machen.
Einzelheiten zum Produkt
- Ich weiß.Produktionskapazität: 25-30 Sek/Stück

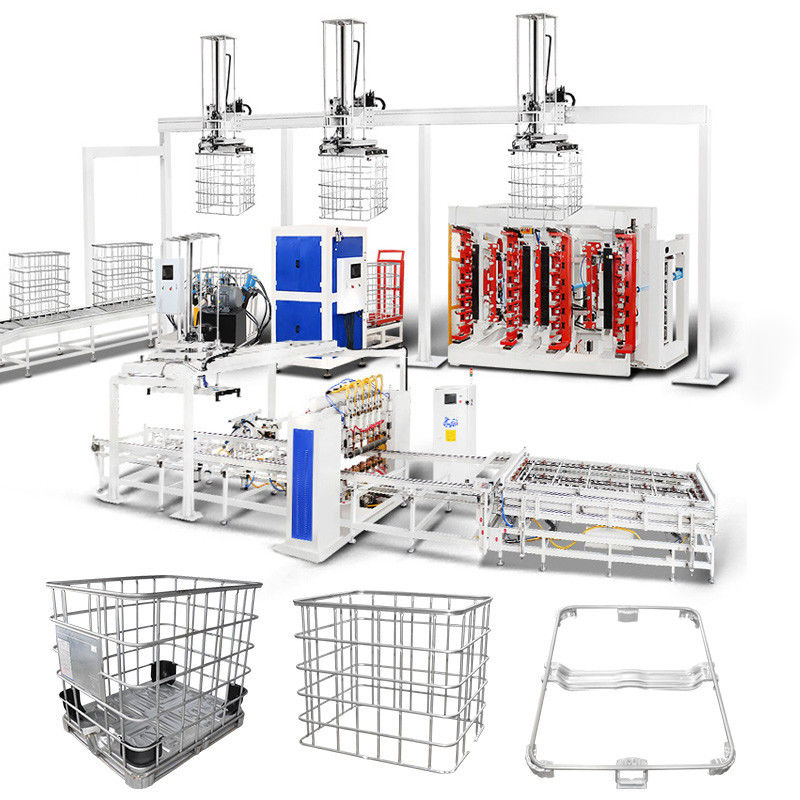

Maschine für die Produktion von IBC-Tankkäfigen
Diese automatische Produktionslinie wird hauptsächlich für die Herstellung des IBC-Käfigrahmens verwendet.Automatische Rahmenbiegmaschine, Schließmaschine, Bohrmaschine und Bohrmaschine, automatische Produktionslinie bewegliche mechanische Arm.Der Betreiber muss nur das Material auf die Rahmenschweißmaschine beladenAuch können wir die Linie mit einer automatischen Basisrahmen-Schweißmaschine und einem automatischen Entlade-mechanischen Arm für den Basisrahmen ausstatten.
| Automatische Schweißmaschine mit sechs Kopf IBC-Rahmen Die Schweißleistung ist mit 4 Sätzen von MF Gleichstrom-Stromquelle ausgelegt. Es kann 6 Stellen Schweißen auf einmal tun. Doppelschicht Fixtur Fütterung. Wenn eine Fixtur unter dem Schweißen ist,eine andere Leuchte kann mit Material beladen werden. |
Flachrohrnetze und feste Schweißqualität Die Schweißmaschine schweißt das Rohr in flache Maschen. |
| Vertikale Doppelstation IBC-Rahmenbiegmaschine Die IBC-Käfigrahmen-Doppelstation-Biegenmaschine wird als Ganzes verarbeitet, um eine hohe Biegegenauigkeit, einen stabilen Betrieb und eine hohe Effizienz sicherzustellen. |
Das Flachnetz in quadratische Form biegen Die Beugmaschine biegt das flache Netz in einen quadratischen Rahmen.
|
| Maschine zur Verriegelung des Käfigrahmens IBC Die IBC-Käfigrahmenverriegelungsmaschine wird als Ganzes verarbeitet, mit hoher Einfügegenauigkeit, großer Schließgeschwindigkeit, stabilem und effizientem Betrieb. |
Effizienz und Qualität der Verriegelung
|
| IBC-Käfigrahmen-Loch- und Stanzmaschine Die IBC-Käfigrahmen-Loch- und Stanzmaschine wird verwendet, um das Loch auf dem Rahmen zu bilden, so dass der komplette Rahmen auf dem Basisrahmen befestigt werden kann. |
Effizienz und Qualität der Bohrungen Die Bohrmaschine benutzt eine hydraulische Kraft und dauert ca. 25-30 Sekunden. |

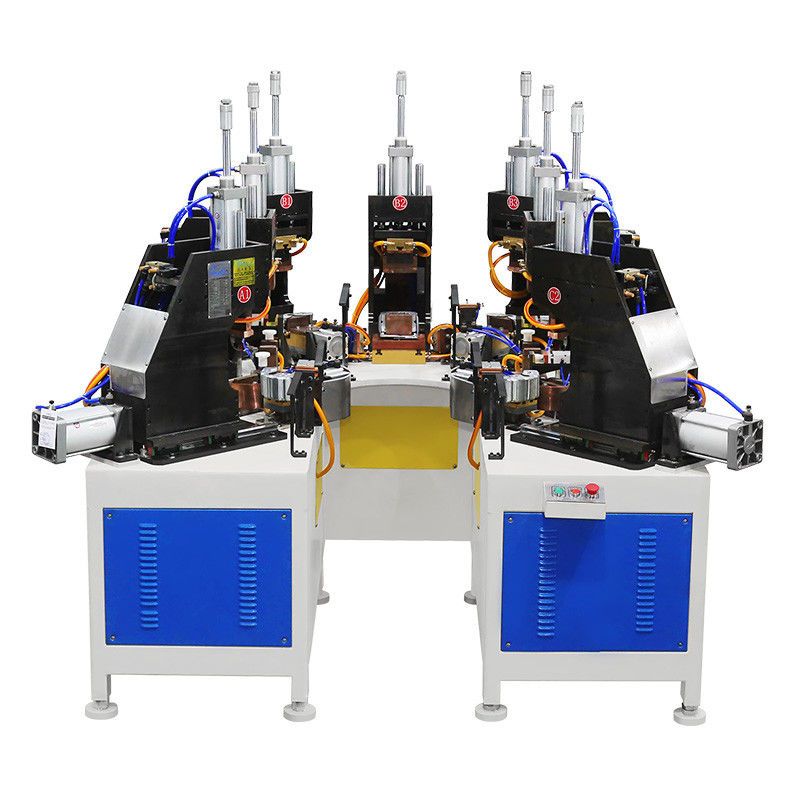

| Schweißmaschine für die Schweißung von Käfigen Das Design der Basisrahmen-Schweißmaschine verwendet eine horizontale Struktur und 7 Schweißköpfe, um das Schweißen des Basisrahmens abzuschließen.Die Maschine schweißt automatisch.. |
Endprodukt des Grundrahmens Wir können die automatische Lade- und Entladevorrichtung für die Basisrahmen-Schweißmaschine nach Ihren Anforderungen hinzufügen. |
Technischer Parameter vonDieSchweißmaschine für die Schweißung von Käfigen
| Produktbezeichnung | Produktionslinie für IBC-Rahmen | Stil | Einzeilinie/Doppellinie |
| Maximale Schweißbreite | 1200 mm | Maximale Schweißlänge | 4250 mm |
| Marke | Hwashi | Farbe | blau/gelb/nach Maßgabe |
| Ausgestattete Leistung | 350 kVA/400 kVA | Ort des Erzeugnisses | Provinz Zhejiang, China |
| Spannung | 3p 380V | Material | Verzinkte Rohre |
| Dichte des Rohres | 1 bis 2 mm | Dienstzeit | 20% |
| Durchmesser des Rohres | 14 bis 20 mm | Häufigkeit | 50 Hz/60 Hz |
| Rohrbelastungsmethode | Handarbeit/2 | Größe des Kabels | ≥ 70 mm3 |
| Arbeitsfähigkeit | 350 bis 450 ((480 bis 550) Stück/8 Stunden | Größe des Luftrohrs | G1 |
| Nachfrage nach Arbeitskräften | 2-3 Arbeiten | Größe der Wasserleitungen | G1 1/4 |
Laufender Prozess Der Automatische Produktionslinie für IBC Käfigrahmen:
Schweißen des Rahmenrahmens/Biegen/Sperren/Bohrungen/Punktieren/Entladen/Schweißen des Grundrahmens/Laden des Grundrahmens/Handschrauben des Grundrahmens und des Außenrahmens
