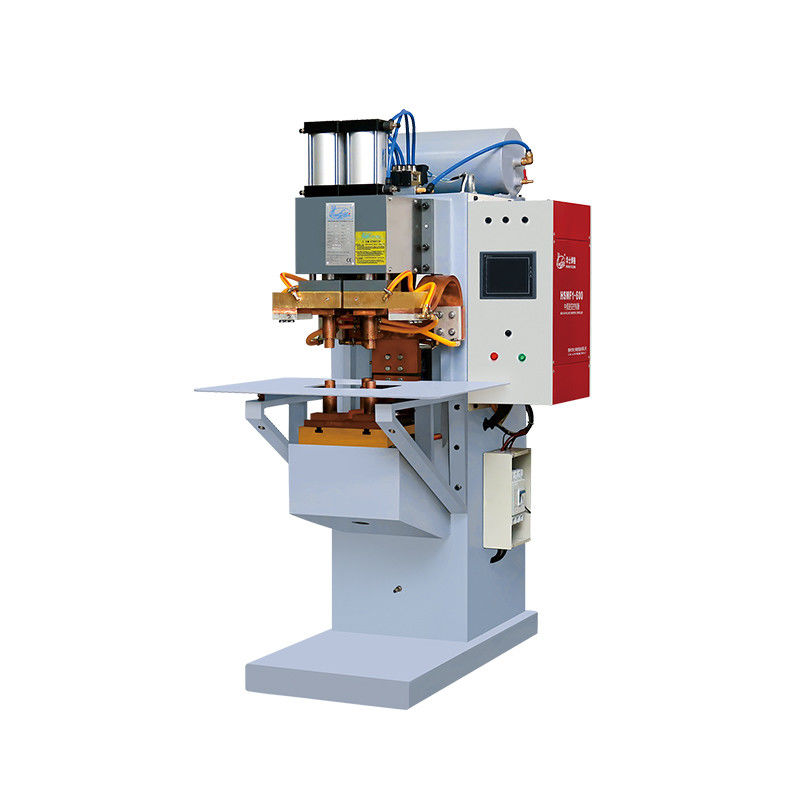

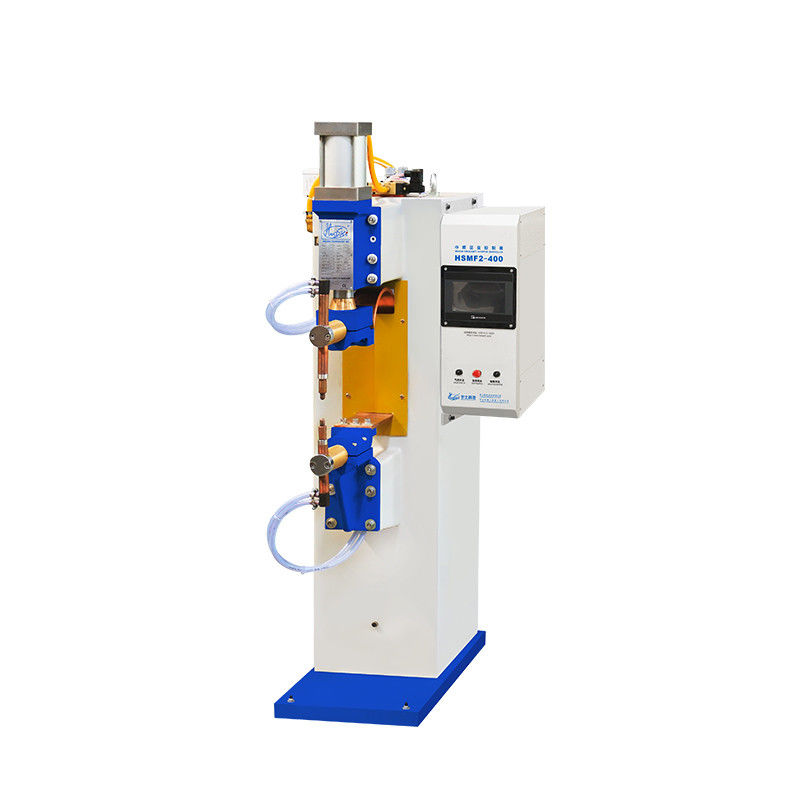

100 KVA PLC-gesteuerte Dreiphasige Dreifrequenz-Durchschnittsschweißmaschine für Silberkontakt und Kupferbleche
Beschreibung einer 100 KVA-PLC-gesteuerten Dreiphasen-Durchschnittsschweißmaschine für Silberkontakt und Kupferbleche
Mittelfrequenzumrichter Gleichspannungswiderstandssteuerungssystem: Nach dem folgenden Bild wurde der dreiphasige Wechselstrom in Gleichspannung verändert.
1.Hohe Qualität, hoher Wirkungsgrad, 98% Leistungsfaktor, dreiphasige Eingangslastbilanz,
Das Netzwerk des Benutzers ist stark reduziert, Gleichstrom, reibungslos, Induktivität ist null.
2.Hohe Festigkeitsstruktur, gute Steifigkeit, direkter Druckmechanismus, lineare Lager, die in der Führungsstruktur verwendet werden, ermöglichen eine gute Mobilität
3.Annehmen Sie Hochgeschwindigkeits-Mikroprozessoren, verwenden Sie intelligente optimale Berechnungsmethode, LCD-Schnittstelle, können 101 Set Schweißplannummern sparen.Es gibt Funktionen der Schalter Anzeige sowohl in Chinesisch und Englisch, bieten eine externe BCD-Anrufinterface, automatische Systemfehlerdiagnostik-Alarm usw.
4.Besonders geeignet für das Schweißen von Material mit höherer Leitfähigkeit (wie Aluminium, Kupfer, Silber usw.) und viel dickeren Werkstücken,weit im Automobilbau eingesetzt,Luft- und Raumfahrt und andere Produkte mit hoher Nachfrage und Industrie.
Zusammensetzung des Mittelfrequenzschweißsystems
Schweißsteuerung, Transformator und Schweißwerkstück.
Die Schweißsteuerung umfaßt den gesteuerten Geradliner, den Energiespeicher, die IGBT, die Leistungsanleitung und die zentrale Steuerung.
Intelligentes Schweißsteuerungssystem
Intelligenter Touchscreen-Controller
Eingabe und Ablesung der Schweißparameter.
Dickere Kupferplatte oder Kupfergürtel zur Gewährleistung einer stabilen Leitfähigkeit beim Schweißen
Spezifische Verarbeitung von Elektroden
angepasste Elektroden, die für das Schweißen von Materialien wie Stahl geeignet sind,
Aluminium, Silber, Edelstahl und Nickel.
Formstruktur und Schweißmethode
Die Konstruktion der richtigen Maschinenform und Form entsprechend dem Schweißprodukt.
Im Vergleich zur normalen Wechselstromsteuerung hat die MF-Steuerung folgende Vorteile:
1Der Strom in der Sekundärschweißschleife ist Gleichstrom.
2Das Gewicht des Transformators wird erheblich reduziert. Es ist leicht und praktisch.
3. die Lebensdauer der Elektrode verlängern.
4. in der Lage sein, Materialien wie Aluminium, verzinktes Stahl usw. zu schweißen.
5- Weniger Spritze.
6- Verbesserung der Kontrolle der Strom- und Schweißqualität.
Spezifikation
| Parameter/Modell |
MF-50K |
MF-90K |
MF-150K |
MF-170K |
MF-250K |
MF-300K
|
| Nennspannung |
3 Phasen, ((AC), 380 oder 415 oder 480 V, 50/60 Hz. |
| Nennkapazität |
50 KVA |
90 KVA |
150 KVA |
170 KVA |
250 KVA |
300 KVA |
| Nenndienstzyklus |
50% |
50% |
50% |
50% |
50% |
50% |
| Maximaler Schweißstrom |
18000A |
25000A |
32000A |
40000A |
60000A |
80000A |
| Elektrodenschlag |
60 mm |
| Schweißarm Abstand |
380 mm |
| Druck der Luftquelle |
0.6MPa |
| Kühlwasserfluss |
16 L/Minute |
25 L/Minute |
35 L/Minute |
45 L/Minute |
Anwendungen der 100KVA PLC-gesteuerten Dreiphasen-Durchschnittfrequenz-Durchspannschweißmaschine für Silberkontakt und Kupferbleche
Produkte wie Sensor, LED und sein Blei, Kupferfolie und verschwundener Draht, Relais, Uhr, kapazitive Schlacke und Blei, Kupferdraht, Widerstandsstift, Induktivität, Batterie und Stabilisator, Steckdose,Silberkontakt und Kupferblech, Schweißblitze mit Wolfram und Molybdän usw.
